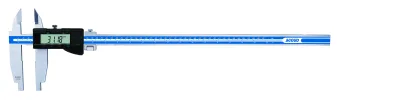

Цифровой штангенциркуль ACCUD до 1000 мм с ABS и выводом данных

Цифровой штангенциркуль ACCUD серии 131 предназначен для размерного контроля деталей и изделий увеличенных габаритов. В линейке представлены исполнения с диапазонами измерений до 500, 700 и 1000 мм, что позволяет использовать инструмент для задач, выходящих за возможности стандартных штангенциркулей.

Цифровое отсчетное устройство обеспечивает шаг дискретности 0,01 мм / 0,0005". Штангенциркуль поддерживает абсолютный режим ABS, установку нулевого значения, переключение между миллиметрами и дюймами, функцию DATA PRESET и вывод результатов измерений. Инструмент изготовлен из нержавеющей стали.

Основные особенности

• цифровое отсчетное устройство;
• диапазоны измерений до 500, 700 и 1000 мм;
• шаг дискретности 0,01 мм / 0,0005";
• абсолютный режим ABS;
• функция установки нулевого значения ZERO;
• переключение единиц измерения mm/inch;
• функция DATA PRESET для предустановки значения;
• возможность вывода результатов измерений;
• подключение кабеля 100-15;
• изготовление из нержавеющей стали;
• внесен в Государственный реестр средств измерений РФ.

Модификации и диапазоны измерений

Штангенциркуль для крупногабаритных деталей

Диапазоны до 500, 700 и 1000 мм делают серию подходящей для контроля деталей, заготовок и конструктивных элементов, размеры которых превышают возможности стандартных штангенциркулей на 150-300 мм.

Инструмент может применяться при производственном контроле крупногабаритных деталей в машиностроении, металлообработке, инструментальном производстве, ремонтных подразделениях и других областях промышленности.

Цифровое отсчетное устройство

Результат измерения отображается на цифровом дисплее. Шаг дискретности составляет 0,01 мм, или 0,0005 дюйма. Электронное устройство позволяет считывать результат непосредственно с дисплея без необходимости определения значения по нониусной шкале.

Управление осуществляется с помощью функций ON/OFF, ZERO, mm/inch, ABS и DATA PRESET. Оператор может устанавливать нулевое значение, переключать единицы измерения и работать с абсолютной системой отсчета.

Абсолютный режим ABS

Функция ABS предназначена для работы с абсолютными значениями при выполнении измерений. Наличие абсолютного режима расширяет возможности инструмента при последовательном контроле геометрических параметров деталей.

Функция DATA PRESET

DATA PRESET позволяет предварительно устанавливать заданное значение на цифровом отсчетном устройстве. Функция используется в измерительных операциях, где необходимо начать отсчет не с нулевого, а с заранее установленного значения.

Вывод результатов измерений

Штангенциркуль поддерживает вывод измерительных данных. Для подключения используется кабель ACCUD 100-15. Возможность передачи результатов позволяет использовать инструмент в процессах, где требуется регистрация или дальнейшая обработка полученных измерительных значений.

Это особенно актуально при серийном контроле продукции, ведении измерительной документации и построении цифровых процессов контроля качества.

Применение штангенциркулей до 1000 мм

Цифровые штангенциркули большого диапазона применяются для контроля линейных размеров крупногабаритных деталей, заготовок, элементов оборудования и технологической оснастки.

Инструмент может использоваться в производственных подразделениях, отделах технического контроля, метрологических службах, машиностроении, металлообработке и на предприятиях, где необходимо выполнять ручные измерения деталей размером до одного метра.

Как выбрать подходящее исполнение

При выборе штангенциркуля необходимо учитывать максимальный размер контролируемых деталей. Для изделий размером до 500 мм предусмотрено исполнение 131-020-12, до 700 мм - 131-028-11, а для измерений до 1000 мм - 131-040-11.

Диапазон рекомендуется выбирать с учетом фактических размеров деталей и необходимого запаса измерительного хода. Для производственных и метрологических задач также следует учитывать требования технической документации предприятия.

Штангенциркули ACCUD в ГРСИ РФ

Штангенциркули ACCUD внесены в Государственный реестр средств измерений Российской Федерации. Номер утвержденного типа - 95800-25. Для оборудования доступно официальное описание типа средства измерений.

Купить цифровой штангенциркуль ACCUD до 1000 мм

В DYMES можно купить цифровой штангенциркуль ACCUD с диапазоном измерений до 500, 700 или 1000 мм. Модели оснащены цифровым отсчетным устройством с шагом 0,01 мм, функциями ABS и DATA PRESET и поддерживают вывод измерительных данных.

Специалисты DYMES помогут подобрать подходящий артикул с учетом максимального размера деталей, характера выполняемых измерений и требований предприятия к измерительному инструменту.
