Благодаря интуитивному интерфейсу и функции программирования перетаскиванием, RationalDMIS значительно сокращает время обучения персонала. Это позволяет новым сотрудникам быстро приступать к полноценной работе и выполнять на ней все задачи — от проведения простых замеров до создания управляющих программ и финальных отчетов, минимизируя риски человеческих ошибок.

Программное обеспечение обеспечивает полный контроль над процессом измерений: от визуализации данных в реальном времени и симуляции траектории до обнаружения столкновений и планирования операций. Это не только повышает качество контроля, но и делает результаты измерений максимально наглядными. Универсальная совместимость с различными КИМ и контроллерами позволяет легко интегрировать его в любую измерительную систему.

• Онлайн и оффлайн программирование, отображение пути измерения в реальном времени и предупреждение о столкновении.
• Совместимость с любым программным обеспечением, использующим DMIS ядро.
• Поддерживаются различные форматы интерфейса CAD, включая CATIA® V4, CATIA V5, Pro/E®, UG®, Parasolid®, hoops®, step® и IGES®.
• Графический движок ACIS, один из самых мощных движков в мире. Он может легко управлять большими CAD файлами.
• Встроенная библиотека с цифровыми моделями компонентов Renishaw для более простого создания сборок щупов, калибровки и датчиков температурной компенсации.

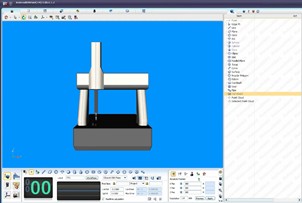

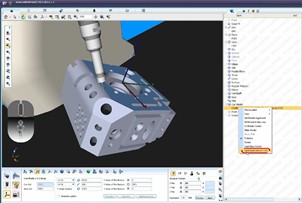

• Современный полностью русифицированный графический интерфейс, настраиваемое пользователем удобное и интуитивно понятное управление.
• Функция измерения всех 2D и 3D геометрических элементов
• Оценка допуска геометрических элементов в соответствии со стандартами ISO, включая прямолинейность, плоскостность, круглость, цилиндричность, параллельность, перпендикулярность, угол, симметрию, положение, соосность, концентричность, осевое биение, радиальное биение, полное биение и т. д.
• Расчет геометрических отношений, включая построение, проекцию, параллельность, пересечение, перпендикулярность, касание, наилучшее соответствие и коррекцию.
• Смещение, вращение, преобразование и зеркальная функция системы координат.
• Помощник по созданию элементов, автоматическое распознавание и быстрое измерение характеристик геометрических элементов, а также автоматизация процесса создания программы измерения.
• Поддержка различных методов базирования, включая геометрический метод, метод 3-2-1, метод RPS, метод наилучшего соответствия и т. д., а также два метода выравнивания: ручной и направляющий.
• Функция «шаблон» удобна для запуска существующих эталонных, калибровочных, измерительных программ и других новых программ. Функция «самообучения» для подготовки программы измерения детали.
• Функция отображения фактических результатов измерения в режиме реального времени.
• Различные 2D/3D графические отчеты, включая PDF, Excel, HTML и другие форматы.

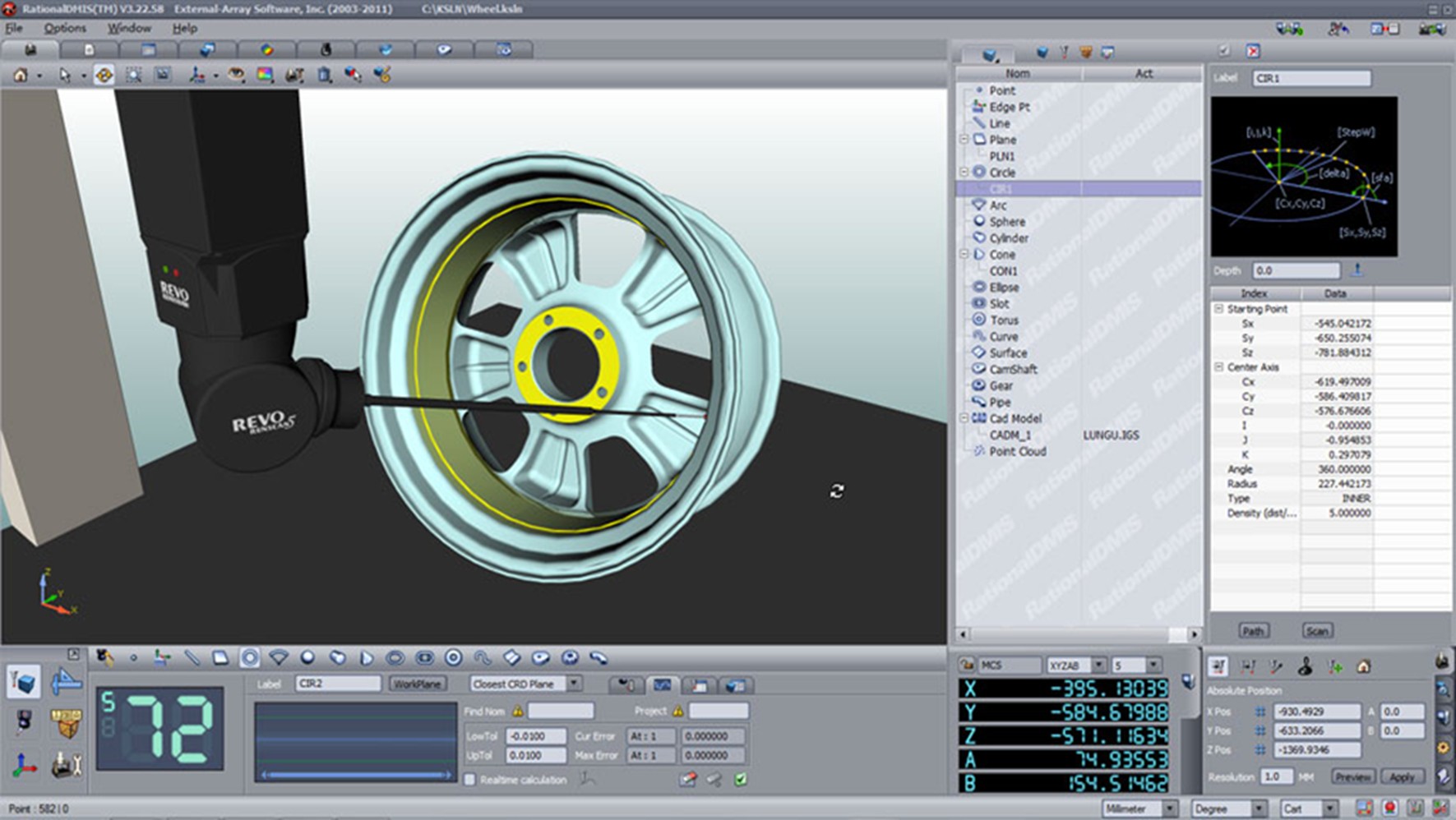

ПО поддерживает импорт и экспорт CAD-моделей (IGES, STEP, DXF) с расширенными функциями: выбор цвета и слоёв, множественный импорт, зеркальное отображение, автоматическое распознавание геометрии и работа с облаками точек. Номиналы считываются с модели для сравнения с измерениями. Возможно офлайн-программирование измерений по CAD-модели с компиляцией отдельных модулей. Результаты можно экспортировать обратно в IGES, а измерения использовать для реверс-инжиниринга.

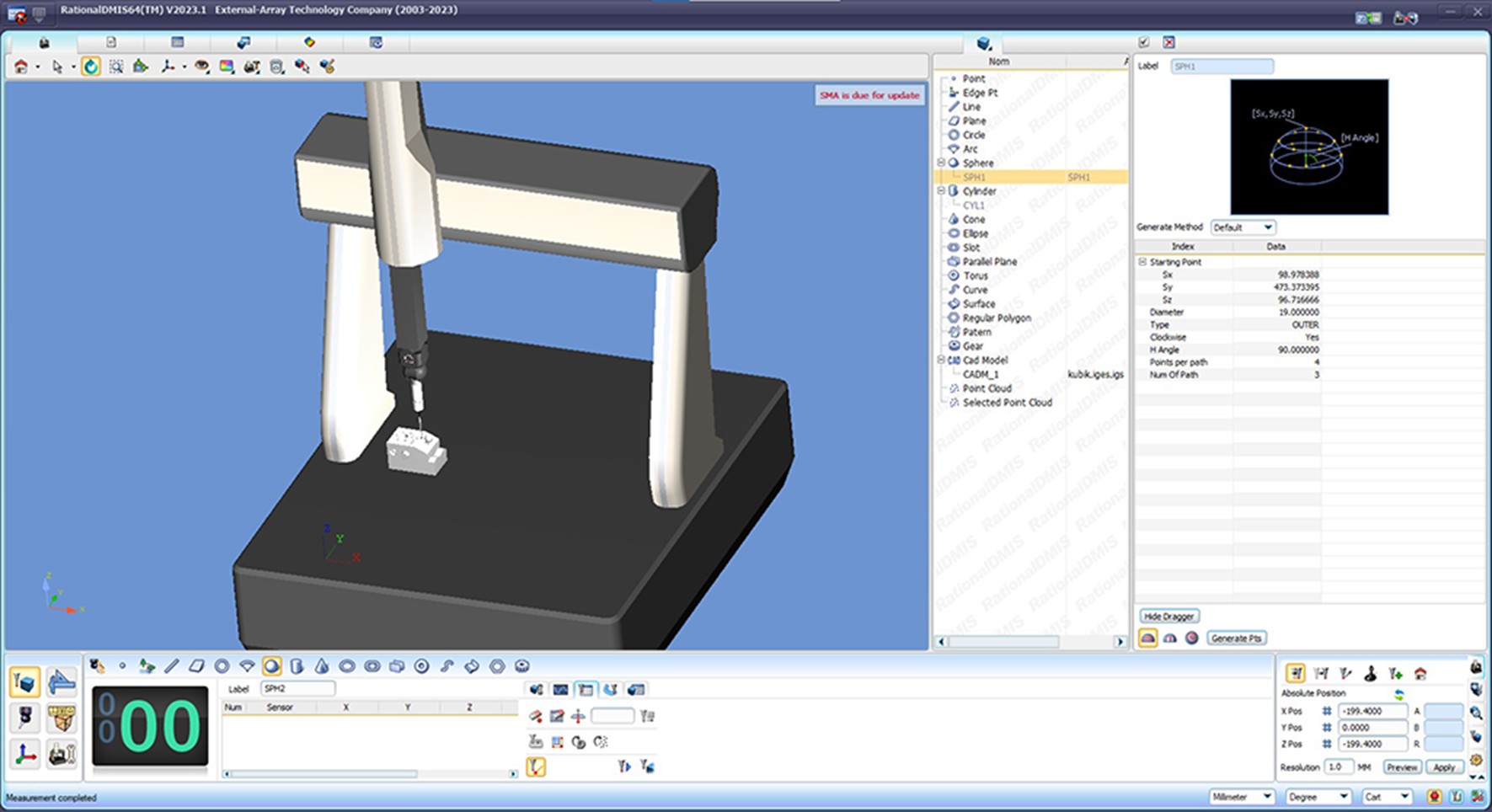

RationalDMIS оснащен функцией 3D-симуляции, которая в реальном времени визуализирует все перемещения КИМ и измерительной головки. Масштаб и вид модели машины управляются мышью. Данный инструмент позволяет оператору заранее проверить траекторию движения, избежать столкновений и создать программу измерений в офлайн-режиме, что существенно экономит время оборудования.

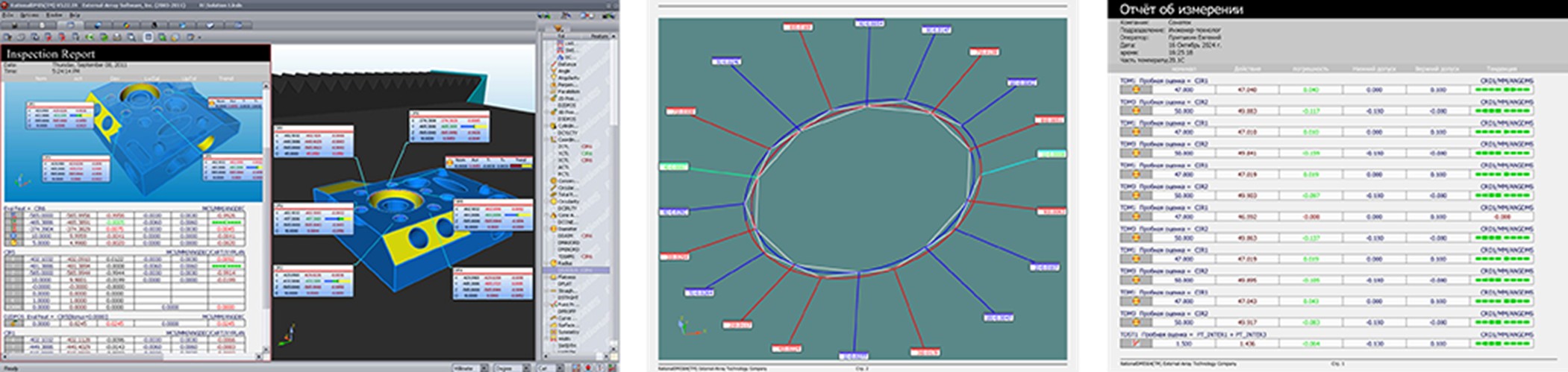

Программа предоставляет наглядное графическое представление детали с помощью 3D-модели, на которую наносятся результаты замеров. Цветовая индикация наглядно показывает соответствие допускам. Отчёты формируются в различных форматах — 3D-графика, таблицы или их комбинация — и экспортируются в Excel, PDF. Это даёт пользователям полное и ясное понимание качества изделия и всех отклонений.
