| Тип: | Измерительные руки |
| Бренд: | PMT |
| Описание: |
6-осевые и 7-осевые измерительные руки ALPHA P - флагманское решение для портативных измерений от PMT. Обеспечивает максимальную точность и надежность измерений в даже в сложных условиях внешней среды. Имеют возможность подключения 3D-сканера LLP.
|
| Применение: | Контроль размеров сложнопрофильных деталей в труднодоступных зонах, реверсивный инжиниринг, контроль формы и расположения элементов деталей и изделий |
| Номер в ГРСИ РФ: | 88781-23 |
| Напряжение эл. питания, В | от 100 до 240 | |
| Частота переменного тока, Гц | от 50 до 60 | |
| Условия эксплуатации | диапазон рабочих температур, ºС | от +18 до +22 |
| относительная влажность, %, не более | 90 | |
| Обозначения | ||
|---|---|---|
SPAT |
повторяемость по точке при артикуляции | |
EUNI |
ошибка дистанции между 2 точками по сравнению с номинальными значениями |
|
PSIZE |
ошибка размера сферы по сравнению с номинальными значениями |
|
PFORM |
ошибка формы сферы | |
LDIA |
ошибка положения центра сферы | |
| Рабочие характеристики | ||
|---|---|---|
| Рабочая температура | от +5°C до +40°C | |
| Температурный коэффициент | 3°C/5 мин | |
| Электропитание | 100 - 240В AC; 50/60 Гц | |
| Время работы от аккумуляторов | 10 ч — от двух батарей | |
| Относительная влажность | 0-95% без конденсации | |

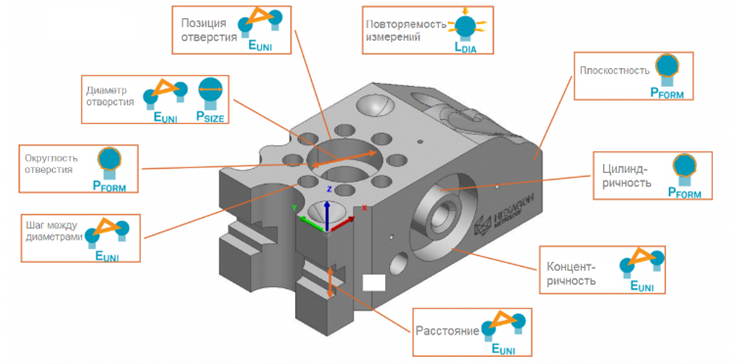

EUNI
— максимально допустимая погрешность при измерении однонаправленных параметров длины. Наиболее точно соответствует требованиям измерительных задач.LDIA
— максимально допустимая погрешность при разных положениях манипулятора. Характеризует повторяемость измерений.PFORM
— максимально допустимая погрешность при измерении формы сферы. Определяет, с какой погрешностью выполняется измерение формы элементов.PSIZE
— максимально допустимая погрешность при измерении диаметра сферы. Характеризует погрешность измерений отдельных мелких деталей и элементов.
Принадлежности в комплекте
